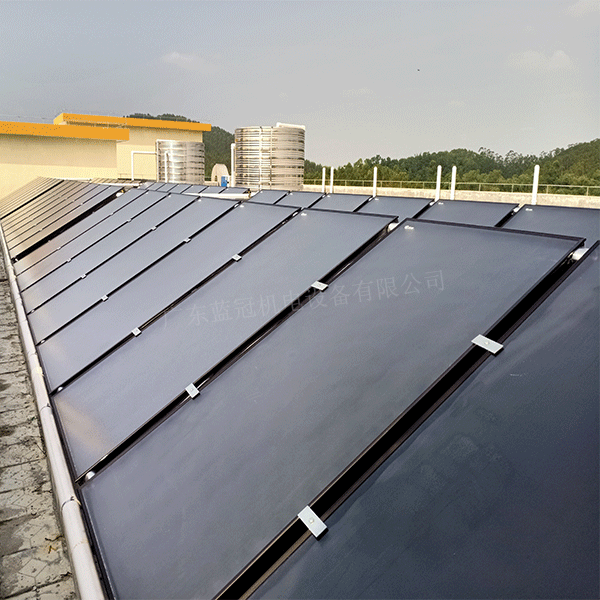

平板型太陽能集熱器:一般由吸熱板、蓋板、保溫層和外殼4部分組成，其基本結構組成。

1、吸熱板(或吸熱板芯)

吸熱板是吸收太陽輻射能量并向集熱器工作介質傳遞熱量的部件，大多采用銅或錯做基材，要增強吸熱板對太陽輻射的吸收能力，同時減小熱損失，降低吸熱板的熱輻射，就需要采用選擇性涂層。選擇性涂層具有對太陽短波輻射的較高吸收率a和較低的長波熱輻射發射率ε，目前多數選擇性涂層的性能指標可達到:吸收率a=0. 93~0.95，發射率ε=0.12~0.04。

2、蓋板

蓋板的作用是減小熱損失。平板型太陽能集熱器的吸熱板將接收到的太陽輻射能轉變成熱能傳輸給工作介質時，也向周圍環境散失熱量:在吸熱板上表面加設能透過可見光面不透過紅外熱射線的透明藍板，就可有效地減少這部分能量的損失。蓋板應滿足如下技術要求:高全光透過率、高耐沖擊強度、良好的耐候性、良好的絕熱性能和易加工成型；

3、保溫層

保溫層的作用是減少集熱器向周圍環境的散熱，以提高集熱器的熱效率。要求保溫層材料的保溫性能良好、熱導率小、不吸水。常用的保溫材料有:巖棉、礦棉、聚氨酯等；

4、外殼

為了將吸熱板、蓋板、保溫材料組成一個整體并保持- -定的剛度和強度， 便于安裝，需要有一個美觀的外殼，-般用鋼材、彩色鋼板、壓花鋁板、鋁板、不銹鋼板、塑料、玻璃鋼等制成，外殼的密封性對平板型太陽能集熱器的熱性能有著重要影響，制作優良的平板型太陽能集熱器應能排出集熱器內的水汽，同時又可避免外部大氣中的水蒸氣進人集熱器.
